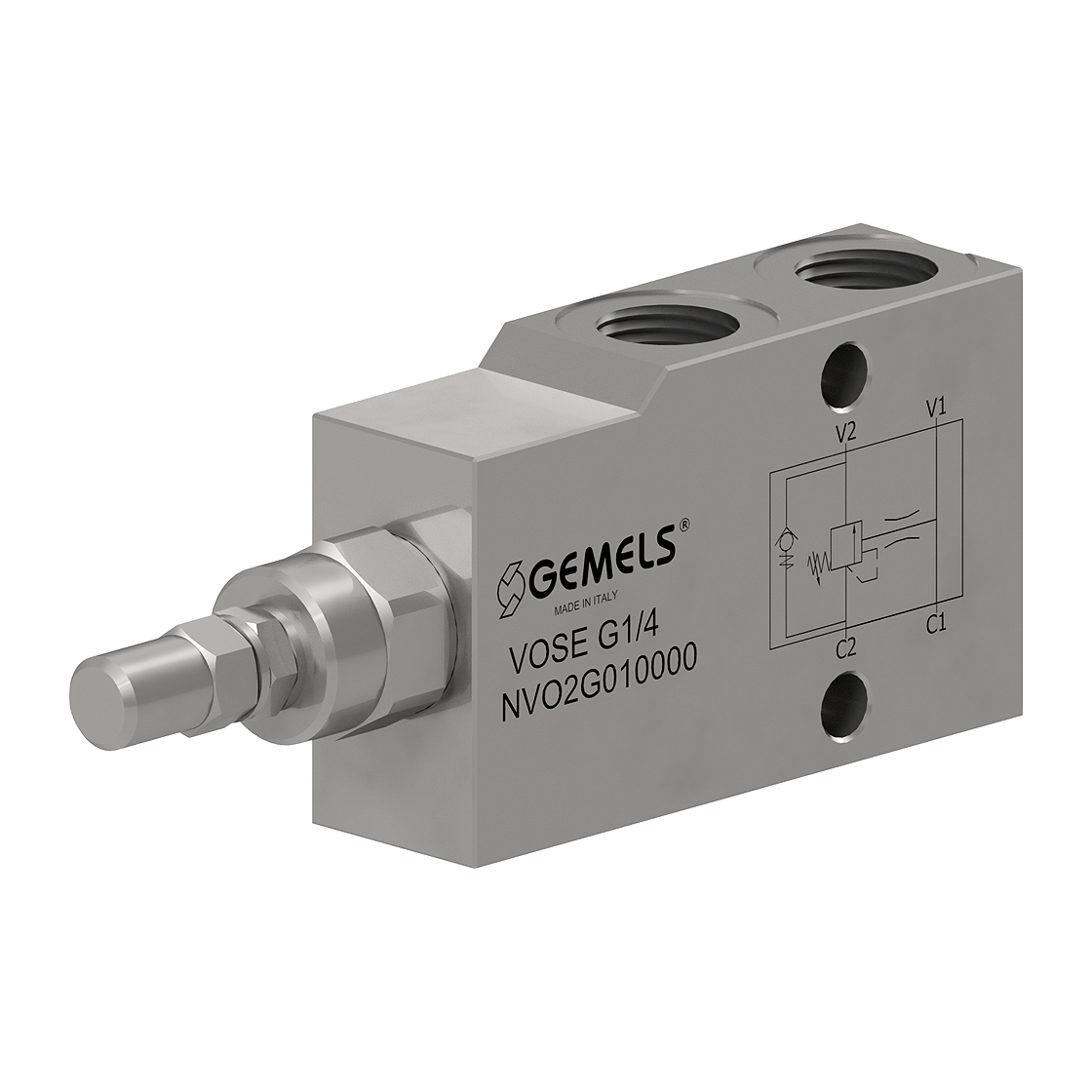

Válvula de sobrecentro de simple efecto para máquinas de elevación

VOSE

valvola idraulica overcenter single effect

Válvula de sobrecentro de simple efecto

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE SOBRECENTRO DE SIMPLE EFECTO
Dimensiones de DN6 a DN20
Rosca BSP-NPT-SAE
Presión hasta PN350
Temperatura range de -20°C hasta +90°C
pdf ( 2.04 MB )
Detalles técnicos
ball valve
DIN/ISO 228 BSP
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO2G010000 VOSE G 1/4 6 35 50 149 95 30 25 6.5 30 58 G 1/4 4.25:1 54 6-35 30 7 36 0.9 -
NVO2G020000 VOSE G 3/8 10 35 60 153.5 100 40 30 8.5 30 60 G 3/8 4.25:1 53.5 6-35 30 8 44 1.25 10
NVO2G030000 VOSE G 1/2 13 35 60 153.5 100 60 30 8.5 36 65 G 1/2 4.25:1 53.5 6-35 30 8 44 1.2 10
NVO2G040000 VOSE G 3/4 20 35 80 183 127 90 35 8.5 46 85 G 3/4 6.25:1 56 6-35 30 18 44 2.3 10
disegno tecnico Gemels
ANSI/ASME B1.20.1 NPT
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO2N010000 VOSE N 1/4 6 35 50 149 95 30 25 6.5 30 58 N 1/4 4.25:1 54 6-35 30 7 36 0.9 -
NVO2N020000 VOSE N 3/8 10 35 60 153.5 100 40 30 8.5 30 60 N 3/8 4.25:1 53.5 6-35 30 8 44 1.25 10
NVO2N030000 VOSE N 1/2 13 35 60 153.5 100 60 30 8.5 36 65 N 1/2 4.25:1 53.5 6-35 30 8 44 1.2 10
NVO2N040000 VOSE N 3/4 20 35 80 183 127 90 35 8.5 46 85 N 3/4 6.25:1 56 6-35 30 18 44 2.3 10
disegno tecnico Gemels
SAE J1926-1
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
NVO2S010000 VOSE SAE 4 6 35 50 149 95 30 25 6.5 30 58 7/16 UNF 4.25:1 54 6-35 30 7 36 0.9 -
NVO2S020000 VOSE SAE 6 10 35 60 153.5 100 40 30 8.5 30 60 9/16 UNF 4.25:1 53.5 6-35 30 8 44 1.25 10
NVO2S030000 VOSE SAE 8 13 35 60 153.5 100 60 30 8.5 36 65 3/4 - 16 UNF 4.25:1 53.5 6-35 30 8 44 1.2 10
NVO2S040000 VOSE SAE 12 20 35 80 183 127 90 35 8.5 46 85 1 1/16 - 12 UNF 6.25:1 56 6-35 30 18 44 2.3 10
disegno tecnico Gemels
Descargar: Catálogos y planos

VOSE

DATASHEET
pdf ( 2.04 MB )
