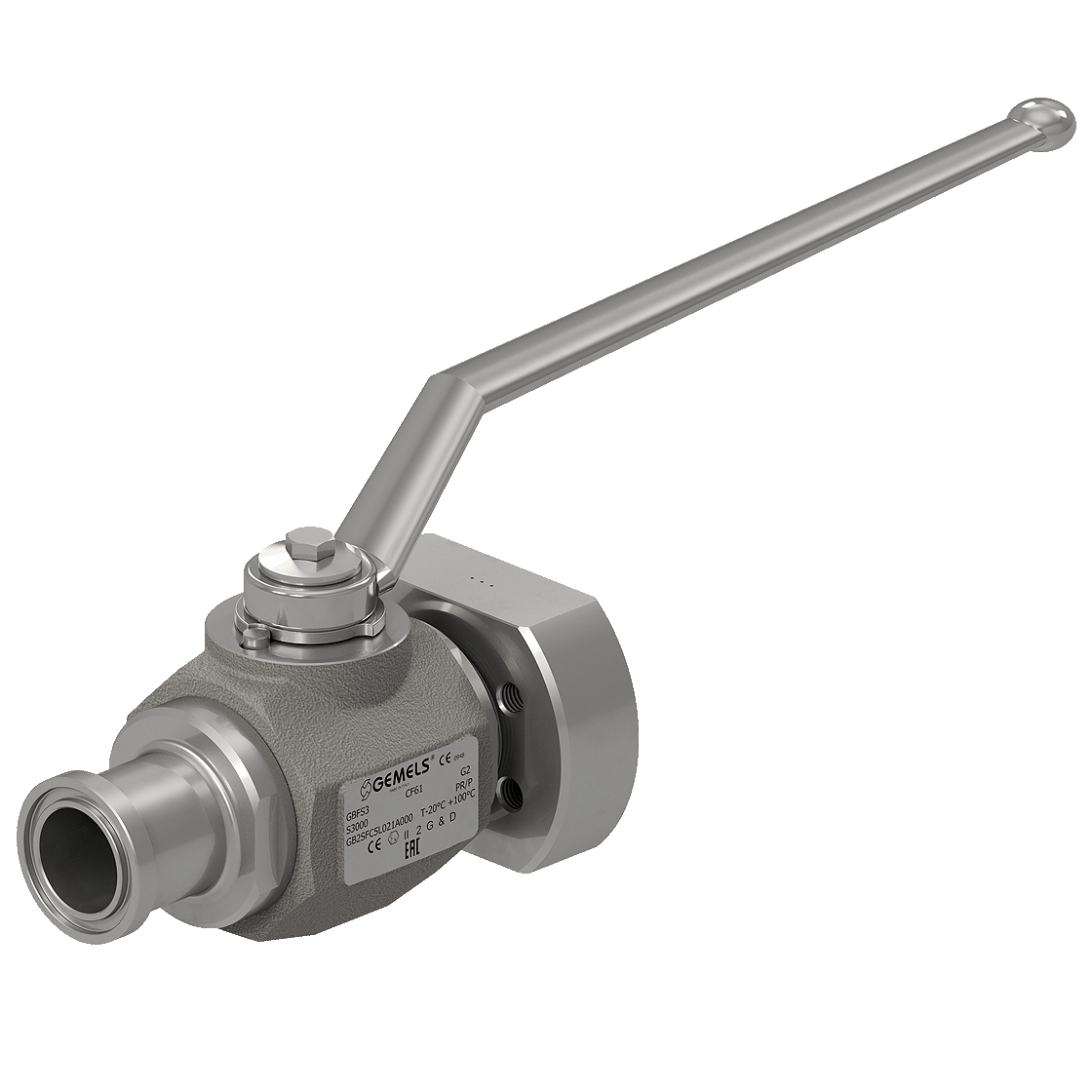

Válvula de bola para energías renovables

GBF-S

valvola a sfera per eolico

2 VÍAS ALTA PRESIÓN

Ficha técnica

Acero al carbono
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca ISO6162-1/-2 , SAEJ518-1/-2
Presión hasta PN420/S6000
Temperatura range de -30°C hasta +100°C (cuerpo -46°C)
Acero inoxidable
Tipo VÁLVULA DE BOLA DE 2 VÍAS
Dimensiones de DN32 a DN50
Rosca ISO6162-1/-2 , SAEJ518-1/-2
Presión hasta PN420/S6000
Temperatura range de -30°C hasta +100°C (cuerpo-46°C)
Ver accesorios
pdf ( 1.06 MB )
Composición del material
valvola a sfera 2vie
POS Descripción Q.ty Acero al carbono Acero inoxidable
1 Cuerpo 1 1,0570 1,4404
2 Adaptador 1 1,0570 1,4404
3 Enchufe 1 1,0570 1,4404
4 Brida 1 1,0570 1,4404
5 Bola 1 1,0737 1,4404
6 Vástago del pistón 1 1,0737 1,4404
7 Asiento bola 2 POM POM
8 Maneta 1 1,0116 1,0116
9 Arandela 1 1,0116 1,4404
10 Arandela 1 1,0737 1,4404
11 Anillo de vástago 1 POM POM
12 Enchufe 1 1,0737 1,4404
13 Seeger 1 1,4301 1,4404
14 Vástago back up 1 PTFE PTFE
15 Adapter back up 2 PTFE PTFE
16 Vástago o-ring 1 NBR NBR
17 Adaptador o-ring 2 NBR NBR
18 Tornillo 1 ISO4017 8.8 ISO4017 8.8
19 Engrasadores 1 PVC PVC
Detalles técnicos
GBF-S ball valve for
GBFS 3000
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SFC3L021A000 GBFS3 32 28 89 42.5 181.25 75 14 107.5 310 162.5 M10 2.79 32 50.8 85 44.45 3.94 91.5 105 17 5.955 58.7 30.2
GB2SFC4L021A000 GBFS3 40 21 106 52.5 203.5 85 14 124.5 310 180 M12 2.79 38 60.33 105 53.72 3.94 112.8 120 17 9.118 69.8 35.7
GB2SFC5L021A000 GBFS3 50 21 115.5 58.5 214 97.85 14 134 310 190 M12 2.79 48 71.42 117 63.25 3.94 125.8 145 17 12.032 77.8 42.9
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SFC3L044A000 GBFS3 32 28 89 42.5 181.25 75 14 107.5 310 162.5 M10 2.79 32 50.8 85 44.45 3.94 91.5 105 17 5.955 58.7 30.2
GB2SFC4L044A000 GBFS3 40 21 106 52.5 203.5 85 14 124.5 310 180 M12 2.79 38 60.33 105 53.72 3.94 112.8 120 17 9.118 69.8 35.7
GB2SFC5L044A000 GBFS3 50 21 115.5 58.5 214 97.85 14 134 310 190 M12 2.79 48 71.42 117 63.25 3.94 125.8 145 17 12.032 77.8 42.9
GBFS 3000 U
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2S0C3L021A000 GBFS3 32 28 89 42.5 181.25 75 14 107.5 310 162.5 7/16-14 UNC 2.79 32 50.8 85 44.45 3.94 91.5 105 17 5.955 58.7 30.2
GB2S0C4L021A000 GBFS3 40 21 106 52.5 203.5 85 14 124.5 310 180 1/2-13 UNC 2.79 38 60.33 105 53.72 3.94 112.8 120 17 9.118 69.8 35.7
GB2S0C5L021A000 GBFS3 50 21 115.5 58.5 214 97.85 14 134 310 190 1/2-13 UNC 2.79 48 71.42 117 63.25 3.94 125.8 145 17 12.032 77.8 42.9
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2S0C3L044A000 GBFS3 32 28 89 42.5 181.25 75 14 107.5 310 162.5 7/16-14 UNC 2.79 32 50.8 85 44.45 3.94 91.5 105 17 5.955 58.7 30.2
GB2S0C4L044A000 GBFS3 40 21 106 52.5 203.5 85 14 124.5 310 180 1/2-13 UNC 2.79 38 60.33 105 53.72 3.94 112.8 120 17 9.118 69.8 35.7
GB2S0C5L044A000 GBFS3 50 21 115.5 58.5 214 97.85 14 134 310 190 1/2-13 UNC 2.79 48 71.42 117 63.25 3.94 125.8 145 17 12.032 77.8 42.9
GBFS 6000
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SFC93021A000 GBFS6 32 42 89 42.5 197.5 75 14 107.5 310 162.5 M12 2.79 32 54 85 44.45 3.94 91.5 105 17 6.145 66.7 31.8
GB2SFCA3021A000 GBFS6 40 42 106 52.5 228.5 85 14 124.5 310 180 M16 2.79 38 63.5 105 53.72 3.94 112.8 120 17 9.085 79.4 36.5
GB2SFCB3021A000 GBFS6 50 42 115.5 58.5 256 97.85 14 134 310 190 M20 2.79 48 79.4 117 63.25 3.94 125.8 145 17 12.858 96.8 44.5
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2SFC93044A000 GBFS6 32 42 89 42.5 197.5 75 14 107.5 310 162.5 M12 2.79 32 54 85 44.45 3.94 91.5 105 17 6.145 66.7 31.8
GB2SFCA3044A000 GBFS6 40 42 106 52.5 228.5 85 14 124.5 310 180 M16 2.79 38 63.5 105 53.72 3.94 112.8 120 17 9.085 79.4 36.5
GB2SFCB3044A000 GBFS6 50 42 115.5 58.5 256 97.85 14 134 310 190 M20 2.79 48 79.4 117 63.25 3.94 125.8 145 17 12.858 96.8 44.5
GBFS 6000 U
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2S0C93021A000 GBFS6 32 42 89 42.5 197.5 75 14 107.5 310 162.5 1/2-13 UNC 2.79 32 54 85 44.45 3.94 91.5 105 17 6.145 66.7 31.8
GB2S0CA3021A000 GBFS6 40 42 106 52.5 228.5 85 14 124.5 310 180 5/8-11 UNC 2.79 38 63.5 105 53.72 3.94 112.8 120 17 9.085 79.4 36.5
GB2S0CB3021A000 GBFS6 50 42 115.5 58.5 256 97.85 14 134 310 190 3/4-10 UNC 2.79 48 79.4 117 63.25 3.94 125.8 145 17 12.885 96.8 44.5
Código del artículo Tipo DN INCH PN MPa A mm ⌀A mm ⌀A/QC mm B mm ⌀B mm B1 mm b mm C mm C-BSPP C RF mm C RTJ mm C1 mm Cavity L mm Cavity L1 mm C-D ch mm CH1 mm CS D mm D1 mm d mm ⌀d mm ØD mm ⌀d/QC mm E mm ⌀E mm ⌀E linea mm E1 mm E2 mm E3 mm E4 mm E5 mm E6 mm E7 mm E8 mm E9 mm ES.V mm F mm F1 mm Flujo máximo l/min Flujo mín-máx l/min G mm ⌀G mm ⌀G* mm G1 mm H mm ⌀H mm H1 mm I mm I1 mm ISO5211 J mm K mm ⌀K mm ⌀K* mm n°⌀K mm ⌀K1 mm L mm L1 mm L2 mm L3 mm L4 mm LSCH80 mm ⌀LW mm ⌀LW1 mm M mm ⌀M mm ØM1 mm N mm ⌀N mm O-ring P mm ⌀P mm Ratio de Pilotaje Fisuración por presión MPa Presión máxima MPa Presión máxima pico MPa Presión máxima giratoria MPa Presión estática máxima MPa Pressure max working MPa Q mm ⌀Q mm R mm ⌀R mm ⌀RA mm S mm ⌀S mm Rango de ajuste MPa Establecer normas MPa SW mm SW1 mm T mm ⌀T mm U mm V mm V1 - V2 C1 - C2GAS - MET W mm W* mm W1 mm W2 mm Peso kg X mm X* mm ⌀X mm X1 mm X-BSPP Y mm ⌀Y mm Y1 mm ⌀z mm
GB2S0C93044A000 GBFS6 32 42 89 42.5 197.5 75 14 107.5 310 162.5 1/2-13 UNC 2.79 32 54 85 44.45 3.94 91.5 105 17 6.145 66.7 31.8
GB2S0CA3044A000 GBFS6 40 42 106 52.5 228.5 85 14 124.5 310 180 5/8-11 UNC 2.79 38 63.5 105 53.72 3.94 112.8 120 17 9.085 79.4 36.5
GB2S0CB3044A000 GBFS6 50 42 115.5 58.5 256 97.85 14 134 310 190 3/4-10 UNC 2.79 48 79.4 117 63.25 3.94 125.8 145 17 12.885 96.8 44.5
Certificaciones
valvole certificate ATEX ATmosphere EXplosive
CE ATEX

La certificación CE ATEX (ATmósfera EXplosiva) regula los equipos destinados a ser utilizados en zonas peligrosas en el mercado de la Comunidad Europea.

valvole certificate CE
CE PED

La Directiva CE PED (Directiva sobre equipos a presión) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado de la Comunidad Europea.

valvole certificate EAC EurAsian Conformity
EAC

Los certificados y declaraciones de conformidad EAC (EurAsian Conformity) acreditan la conformidad de los productos que han sido considerados y evaluados conforme a los reglamentos técnicos de la Unión Aduanera Euroasiática, con especial referencia a los equipos a presión, los equipos para atmósferas explosivas y la maquinaria.

certificazione UKCA
UKCA

La certificación UKCA Ex (UK Conformity Assessed EXplosive atmosphere) regula los equipos destinados a utilizarse en atmósferas explosivas en el mercado británico.
La certificación UKCA PER (UK Conformity Assessed Pressure Equipment Regulation) regula el diseño, la construcción, el equipamiento y la instalación segura de equipos a presión en el mercado británico.

Descargar: Catálogos y planos

GBF-S

DATASHEET
pdf ( 1.06 MB )
